מדריך מקיף: איך לבדוק אחידות טמפרטורה באינקובטור?

אינקובטורים הם לב ליבה של כל מעבדה ביולוגית, רפואית או תעשייתית. הם מספקים את הסביבה המבוקרת הדרושה לגידול תרביות תאים, דגירת מיקרואורגניזמים, ביצוע בדיקות יציבות ועוד אינספור יישומים קריטיים. רובנו סומכים על צג הטמפרטורה הדיגיטלי בעיניים עצומות, מניחים שהטמפרטורה שנקבעה היא אכן הטמפרטורה בכל נקודה ונקודה בתוך התא. אך האם הנחה זו נכונה? המציאות מורכבת יותר, וחוסר אחידות טמפרטורה עלול להיות גורם שקט אך הרסני, המשפיע על מהימנות התוצאות ואף על הצלחת הניסוי כולו. בדיקה יזומה ושיטתית של אחידות הטמפרטורה אינה מותרות, אלא צורך חיוני להבטחת איכות ועקביות בעבודה המדעית. במאמר מקיף זה, נצלול לעומק הנושא: נבין מדוע אחידות הטמפרטורה כה חשובה, נלמד את המונחים המקצועיים, נעבור שלב-אחר-שלב על תהליך מיפוי טמפרטורה, ננתח את התוצאות ונציע פתרונות מעשיים. המדריך הזה יצייד אתכם בכל הידע הנדרש כדי להבטיח שהאינקובטור שלכם פועל בביצועים אופטימליים.

למה אחידות טמפרטורה באינקובטור היא קריטית להצלחת הניסוי?

החשיבות של אחידות טמפרטורה באינקובטור חורגת הרבה מעבר לשמירה על תקינות המכשיר. היא משפיעה ישירות על התהליכים הביולוגיים המתרחשים בתוכו, על מהימנות הנתונים ועל העמידה בתקנים רגולטוריים מחמירים. התעלמות מהיבט זה כמוה כהטלת קובייה בכל פעם שמכניסים דגימה לאינקובטור – התוצאות עלולות להיות אקראיות ולא ניתנות לשחזור. הבנת ההשלכות העמוקות של פרמטר זה היא הצעד הראשון להבטחת עבודה מדעית איכותית.

ההשפעה הישירה על תרביות תאים ומיקרואורגניזמים

אורגניזמים חיים, מתאים בודדים ועד מושבות חיידקים, רגישים ביותר לשינויי טמפרטורה, אפילו קלים. סטייה של מעלה אחת או שתיים יכולה להיות ההבדל בין ניסוי מוצלח לכישלון מוחלט. לדוגמה, בתרביות תאים של יונקים, טמפרטורה נמוכה מדי תאט את קצב הגדילה והחלוקה, בעוד שטמפרטורה גבוהה מדי עלולה לגרום לעקה תאית, לביטוי גנים לא רצוי ואף למוות תאי (אפופטוזיס). כאשר קיימים "אזורים קרים" ו"אזורים חמים" בתוך אותו אינקובטור, דגימות זהות הממוקמות על מדפים שונים יתפתחו בקצבים שונים לחלוטין. הדבר פוגע אנושות ביכולת להשוות בין דגימות שונות באותו הניסוי ומכניס משתנה בלתי מבוקר למערכת.

שמירה על עקביות ותוצאות מהימנות

אחד מעמודי התווך של השיטה המדעית הוא היכולת לשחזר תוצאות (Reproducibility). אם ניסוי שנערך היום נותן תוצאה אחת, וניסוי זהה שנערך מחר באותו אינקובטור נותן תוצאה אחרת, האמון במחקר כולו מתערער. חוסר אחידות טמפרטורה הוא גורם מרכזי לחוסר עקביות. דמיינו שאתם בודקים את השפעתה של תרופה חדשה על תרבית תאים. אם צלחת הביקורת ממוקמת באזור קר יותר (למשל, 36.5°C) וצלחת הטיפול ממוקמת באזור חם יותר (למשל, 37.5°C), לא תוכלו לדעת אם ההבדל שראיתם בקצב הגדילה נובע מהתרופה או מהפרש הטמפרטורות. בדיקת אינקובטור תקופתית מבטיחה שכל הדגימות, ללא תלות במיקומן, חוות תנאים זהים, ומאפשרת להסיק מסקנות מדעיות תקפות.

עמידה בתקנים ורגולציות (GMP, GLP)

בסביבות מפוקחות כמו תעשיית התרופות, הביוטכנולוגיה והדיאגנוסטיקה הקלינית, עבודה תחת נהלי איכות קפדניים כמו GMP (Good Manufacturing Practice) ו-GLP (Good Laboratory Practice) היא חובה. תקנים אלו דורשים ולידציה (תיקוף) של כל ציוד המעבדה הקריטי, ואינקובטורים נמצאים בראש הרשימה. חלק בלתי נפרד מתהליך הולידציה הוא ביצוע מיפוי טמפרטורה המוכיח שהמכשיר שומר על תנאים אחידים בכל חלל התא, ועומד במפרט שהוגדר על ידי היצרן והמשתמש. אי עמידה בדרישות אלו עלולה להוביל לפסילת אצוות ייצור, לתוצאות ביקורת חמורות ואף לפגיעה באישור מוצרים. לכן, ביצוע בדיקות אחידות הוא לא רק עניין של מדע טוב, אלא גם דרישה עסקית ורגולטורית.

המונחים שחייבים להכיר: אחידות, יציבות ודיוק

כאשר דנים בביצועי טמפרטורה של אינקובטור, קל להתבלבל בין שלושה מושגים מרכזיים אך שונים במהותם: אחידות, יציבות ודיוק. הבנה מעמיקה של כל אחד מהם חיונית כדי לאבחן נכונה את מצב המכשיר ולבצע את הפעולות המתקנות הנדרשות. יצרנים מובילים, כמו אלו שחברת לבוטל מייצגת בגאווה, מקדישים מאמצים הנדסיים רבים כדי להגיע למצוינות בכל שלושת הפרמטרים הללו, המספקים יחד תמונה מלאה על איכות בקרת הטמפרטורה.

אחידות טמפרטורה (Temperature Uniformity)

אחידות טמפרטורה מתייחסת לפיזור הטמפרטורה במרחב. במילים אחרות, זהו מדד להפרש הטמפרטורה בין הנקודה החמה ביותר לנקודה הקרה ביותר בתוך תא האינקובטור ברגע נתון. אינקובטור אידיאלי יציג טמפרטורה זהה לחלוטין בכל פינה ובכל מדף. במציאות, תמיד קיימים הפרשים קטנים. האחידות נמדדת בדרך כלל כ- (±X°C), כאשר X הוא חצי מההפרש בין המקסימום למינימום. לדוגמה, אם בנקודה מסוימת נמדדו 37.5°C ובנקודה אחרת 36.5°C, הפרש הטמפרטורה הוא 1°C, והאחידות תוגדר כ- ±0.5°C. גורמים כמו מיקום גופי החימום, יעילות סירקולציית האוויר (מאוורר) ואיכות הבידוד קובעים את רמת האחידות. זהו הפרמטר המרכזי הנבדק בתהליך מיפוי טמפרטורה.

יציבות טמפרטורה (Temperature Stability)

יציבות טמפרטורה, לעומת זאת, מתייחסת לתנודות הטמפרטורה בזמן בנקודה ספציפית אחת. היא מודדת עד כמה הטמפרטורה בנקודה מסוימת (למשל, במרכז האינקובטור) נשארת קבועה לאורך זמן. כל אינקובטור פועל במחזורים של חימום וקירור פסיבי כדי לשמור על הטמפרטורה הרצויה, מה שיוצר תנודות קטנות סביב נקודת ההגדרה (Setpoint). יציבות טובה פירושה שהתנודות הללו מינימליות. פרמטר זה חשוב במיוחד בניסויים ארוכי טווח, שבהם חשיפה ממושכת לתנודות טמפרטורה עלולה להשרות עקה על התאים. יציבות נמדדת גם היא ב- (±Y°C) ומבטאת את הסטייה המרבית מהטמפרטורה הממוצעת באותה נקודה לאורך זמן.

דיוק טמפרטורה (Temperature Accuracy)

דיוק טמפרטורה הוא המדד הפשוט ביותר להבנה, והוא מתאר את ההפרש בין הטמפרטורה הממוצעת הנמדדת במרכז התא לבין הטמפרטורה שהוגדרה בצג המכשיר. לדוגמה, אם הגדרתם את האינקובטור ל-37.0°C, אך מדידה באמצעות מדחום מכויל במרכז התא מראה טמפרטורה ממוצעת של 36.5°C, הדיוק הוא 0.5°C. חוסר דיוק הוא לרוב הבעיה הקלה ביותר לפתרון, וניתן לתקן אותה באמצעות תהליך של כיול טמפרטורה, שבו מכוונים את תצוגת המכשיר כך שתשקף את המציאות. חשוב להדגיש: אינקובטור יכול להיות מדויק מאוד (הטמפרטורה במרכז תואמת את התצוגה) אך בעל אחידות גרועה (הטמפרטורה בפינות שונה לחלוטין).

מיפוי טמפרטורה (Temperature Mapping): מדריך שלב-אחר-שלב

מיפוי טמפרטורה הוא התהליך השיטתי והמקובל לביצוע בדיקת אינקובטור מקיפה. זהו תהליך שבו מודדים ומתעדים את הטמפרטורה בנקודות רבות ושונות בתוך חלל האינקובטור לאורך זמן, כדי לקבל תמונה תלת-ממדית של פיזור החום ולקבוע את רמת האחידות והיציבות. ביצוע מיפוי נכון דורש תכנון, ציוד מתאים והקפדה על פרטים. התהליך אולי נשמע מורכב, אך חלוקתו לשלבים ברורים הופכת אותו לבר-ביצוע עבור כל מעבדה השואפת לאיכות.

הכנת האינקובטור והציוד הנדרש

לפני שמתחילים במדידות, יש להכין את הסביבה והכלים. הכנה נכונה היא המפתח לקבלת נתונים אמינים.

• ציוד מדידה: הכלי המרכזי הוא מערכת איסוף נתונים (Data Logger) רב-ערוצית, אליה מתחברים מספר חיישני טמפרטורה (לרוב צמדים תרמיים מסוג T או PT100). חשוב לוודא שהחיישנים והדאטה לוגר מכוילים ובעלי תעודת כיול בתוקף. מספר החיישנים תלוי בגודל האינקובטור, אך לרוב משתמשים ב-9 עד 15 חיישנים.
• הכנת האינקובטור: יש לרוקן את האינקובטור לחלוטין מכל תכולתו. נקו אותו היטב בהתאם להוראות היצרן. ודאו שהדלת נסגרת ואוטמת כראוי.
• ייצוב טמפרטורה: הדליקו את האינקובטור, קבעו את טמפרטורת העבודה הרצויה (למשל, 37°C) והניחו לו להתייצב למשך מספר שעות (לפחות 4-6 שעות, ויש הממליצים על 24 שעות) לפני תחילת המדידות.

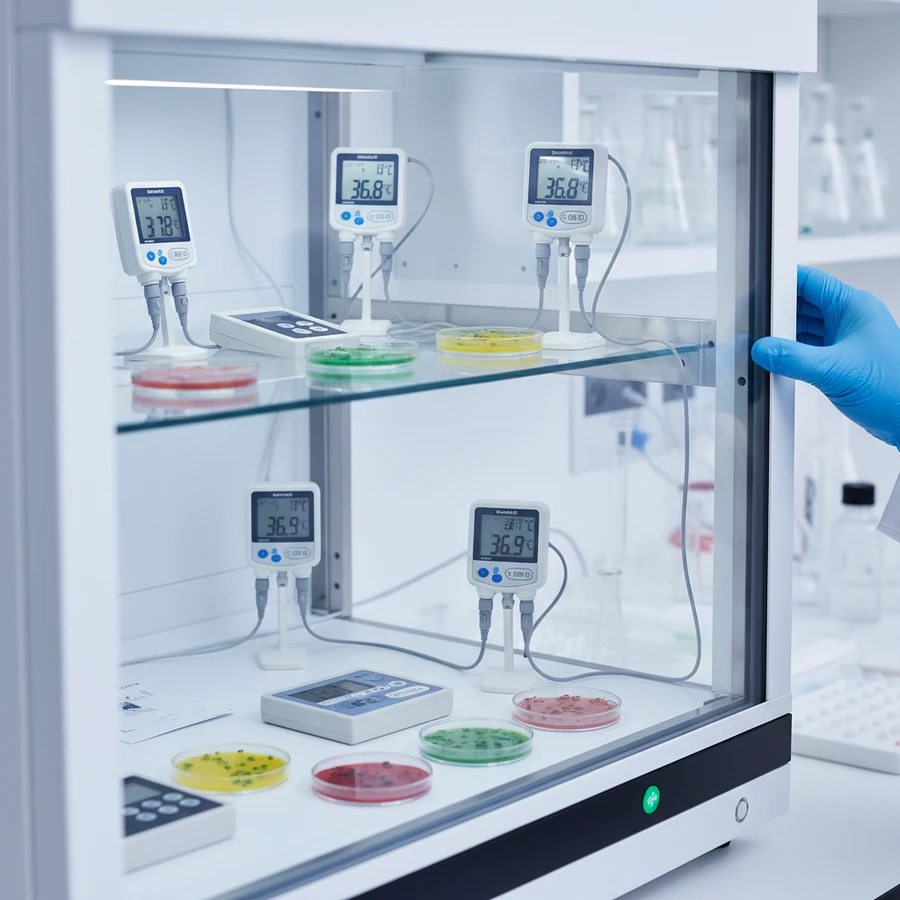

מיקום אסטרטגי של החיישנים

המיקום של החיישנים הוא קריטי לקבלת תמונה מייצגת של כל חלל התא. פריסה לא נכונה עלולה לפספס "נקודות חמות" או "נקודות קרות". הפרוטוקול המקובל כולל מיפוי של 9 נקודות לפחות באינקובטור קטן-בינוני:

• שמונה חיישנים בפינות התא (ארבע פינות עליונות וארבע פינות תחתונות).
• חיישן אחד בדיוק במרכז הגיאומטרי של התא.

באינקובטורים גדולים יותר, ניתן להוסיף חיישנים במרכז כל פאה (קיר אחורי, קדמי, צדדי, תקרה ורצפה), מה שמביא את המספר הכולל ל-15 חיישנים. חשוב מאוד למקם את קצה החיישן כך שלא יגע ישירות במדף או בקירות המתכת, אלא ימדוד את טמפרטורת האוויר. ניתן להשתמש במעמדים קטנים או במתקני קיבוע ייעודיים כדי להחזיק את החיישנים במקומם.

ביצוע המדידה ואיסוף הנתונים

לאחר מיקום החיישנים, סגרו את דלת האינקובטור בזהירות והתחילו את תהליך איסוף הנתונים. הגדירו את הדאטה לוגר לדגום את הטמפרטורה מכל החיישנים במרווחי זמן קבועים, למשל כל דקה או כל 5 דקות. המדידה צריכה להימשך פרק זמן משמעותי כדי ללכוד מספר מחזורי חימום וקירור. משך זמן מקובל לבדיקת יציבות ואחידות הוא 24 שעות. בנוסף, נהוג לבצע בדיקות דינמיות כמו "בדיקת התאוששות לאחר פתיחת דלת": פותחים את הדלת למשך 30-60 שניות, סוגרים אותה ומודדים את הזמן שלוקח לכל החיישנים לחזור לטווח הטמפרטורה המותר. נתון זה חשוב במיוחד למעבדות עם תחלופת דגימות גבוהה. ציוד איכותי, כמו זה שתמצאו במגוון האינקובטורים והתנורים של לבוטל, מצטיין בזמני התאוששות מהירים התורמים לשמירה על יציבות התנאים.

ניתוח התוצאות ופעולות מתקנות

איסוף הנתונים הוא רק חצי מהעבודה. השלב הבא, והחשוב לא פחות, הוא ניתוח הנתונים הגולמיים כדי להבין את ביצועי האינקובטור, לזהות בעיות ולגבש תוכנית פעולה לתיקונן. ניתוח נכון יהפוך מספרים וגרפים לתובנות מעשיות שישפרו את איכות העבודה במעבדה. אם בשלב זה אתם מרגישים צורך בעזרה מקצועית, חשוב לדעת שקיימים פתרונות. צוות המומחים של לבוטל ישמח לסייע, צרו איתנו קשר לייעוץ ושירות.

איך לפרש את הנתונים?

תוכנת הדאטה לוגר תפיק לרוב דוח מפורט וגרפים. הנתונים המרכזיים שיש לחפש הם:

• טמפרטורה מינימלית, מקסימלית וממוצעת: עבור כל חיישן בנפרד, וכן עבור כלל החיישנים יחד לאורך כל תקופת הבדיקה.
• חישוב האחידות: בשלב היציב של המדידה, מצאו את הטמפרטורה המקסימלית (Tmax) והמינימלית (Tmin) שנמדדו על ידי כל החיישנים באותה נקודת זמן. חזרו על כך במספר נקודות זמן. הפרש הטמפרטורה הגדול ביותר (Tmax – Tmin) הוא מדד לחוסר האחידות.
• חישוב היציבות: עבור כל חיישן בנפרד, חשבו את ההפרש בין הקריאה הגבוהה ביותר לנמוכה ביותר לאורך זמן. זהו מדד ליציבות בנקודה ספציפית.
• זיהוי נקודות חמות וקרות: התבוננו בטמפרטורות הממוצעות של כל חיישן. חיישן המראה באופן עקבי טמפרטורה גבוהה יותר מהשאר מצביע על "נקודה חמה", וחיישן עם טמפרטורה נמוכה יותר מצביע על "נקודה קרה".

הצגה ויזואלית של הנתונים, למשל באמצעות "מפת חום" של חלל האינקובטור, יכולה להמחיש בצורה ברורה את פיזור הטמפרטורה.

סיבות נפוצות לחוסר אחידות

אם המיפוי חשף בעיית אחידות, השלב הבא הוא לאתר את מקור הבעיה. הנה כמה מהסיבות הנפוצות ביותר:

• אטם דלת פגום: קרע או בלאי באטם הגומי של הדלת מאפשר לאוויר קר להיכנס ולפגוע באחידות, בעיקר באזור הקדמי של התא.
• מאוורר סירקולציה תקול: באינקובטורים עם סירקולציית אוויר מאולצת, תקלה במאוורר או מהירות סיבוב נמוכה מדי תגרום לפיזור חום לקוי.
• עומס יתר או סידור לקוי: הצבת צלחות, בקבוקים או ציוד אחר באופן שחוסם את פתחי האוורור או מפריע לזרימת האוויר החופשית היא גורם שכיח לבעיות אחידות.
• גוף חימום לא תקין: אם חלק מגוף החימום אינו מתפקד, ייווצרו אזורים קרים יותר.
• כיול לא נכון: לעיתים, בעיה בכיול של חיישן הבקרה של המכשיר עצמו יכולה לגרום לו "לרדוף" אחרי טמפרטורה לא נכונה, מה שמשפיע על היציבות והאחידות.

מתי נדרש כיול טמפרטורה או שירות מקצועי?

לאחר זיהוי הבעיה, ישנן פעולות שניתן לבצע באופן עצמאי, כמו סידור מחדש של התכולה או בדיקת אטם הדלת. עם זאת, בעיות רבות דורשות התערבות מקצועית. כיול טמפרטורה הוא תהליך שצריך להתבצע על ידי טכנאי מוסמך עם ציוד מכויל. אם הבעיה היא חוסר דיוק (הטמפרטורה הממוצעת שונה מהתצוגה), כיול יפתור אותה. אם הבעיה היא חוסר אחידות הנובע מרכיב פנימי תקול (מאוורר, גוף חימום, בקר), יש צורך בטכנאי שירות מיומן שיוכל לאבחן ולהחליף את הרכיב. ניסיון לתקן בעיות כאלו באופן עצמאי עלול לגרום נזק נוסף למכשיר. השקעה בציוד אמין ממותגים מובילים בעולם מפחיתה את הסיכוי לתקלות, אך תחזוקה מקצועית היא עדיין חיונית לאורך זמן.

טיפים לתחזוקה שוטפת לשמירה על אחידות טמפרטורה

ביצוע מיפוי טמפרטורה מקיף הוא כלי אבחוני רב עוצמה, אך שמירה על ביצועים אופטימליים ביום-יום דורשת הרגלי עבודה נכונים ותחזוקה מונעת. אימוץ מספר כללים פשוטים יכול למנוע התפתחות של בעיות אחידות, להאריך את חיי המכשיר ולהבטיח שהתוצאות שלכם יישארו מהימנות ועקביות לאורך זמן. תחזוקה טובה היא ההשקעה המשתלמת ביותר בשמירה על איכות העבודה במעבדה.

• אל תעמיסו יתר על המידה: זו אחת הטעויות הנפוצות ביותר. דחיסת האינקובטור עד אפס מקום חוסמת את זרימת האוויר החופשית, שהיא קריטית לפיזור חום אחיד. הקפידו להשאיר מרווח של מספר סנטימטרים בין הכלים השונים, ובינם לבין דפנות האינקובטור.
• סדרו את התכולה בצורה חכמה: השתמשו במדפי רשת מחוררים המאפשרים זרימת אוויר אנכית. הימנעו משימוש במגשים אטומים או בנייר אלומיניום המכסה את המדפים. סדרו את הדגימות באופן שווה על פני המדפים השונים ואל תרכזו את כולן באזור אחד.
• שמרו על ניקיון: הצטברות של אבק, לכלוך או שאריות מדיום שנשפך עלולה לסתום פתחי אוורור, לפגוע ביעילות המאוורר ואף להוות מצע לזיהומים. נקו את פנים האינקובטור באופן קבוע בהתאם להוראות היצרן.
• בדקו את אטם הדלת: בצעו בדיקה ויזואלית תקופתית של אטם הדלת כדי לוודא שאין בו סדקים, קרעים או אזורים שהתקשו. בדיקה פשוטה נוספת היא "מבחן השטר": סגרו את הדלת על שטר נייר ונסו למשוך אותו החוצה. אם השטר יוצא בקלות, האטם אינו מספק אטימה טובה ויש להחליפו.
• בצעו בדיקות נקודתיות: גם אם אינכם מבצעים מיפוי מלא, כדאי להחזיק במעבדה מדחום דיגיטלי מכויל ואיכותי. אחת לכמה חודשים, הניחו אותו בנקודות שונות באינקובטור (למשל, במרכז כל מדף) והשוו את הקריאה לתצוגת המכשיר. זה יכול לספק אינדיקציה מוקדמת להתפתחות בעיה.
• תכננו תחזוקה מונעת מקצועית: בדומה לרכב, גם אינקובטור דורש טיפול תקופתי על ידי איש מקצוע. קבעו ביקור של טכנאי שירות מוסמך אחת לשנה לצורך בדיקה כללית, ניקוי רכיבים פנימיים, בדיקת המאוורר וביצוע כיול טמפרטורה. תחזוקה מונעת תאתר בעיות קטנות לפני שהן הופכות לתקלות גדולות ויקרות.

לסיכום, אחידות טמפרטורה באינקובטור אינה פרט טכני שולי, אלא יסוד בסיסי והכרחי לכל עבודה מדעית מהימנה ואיכותית. כפי שראינו, סטייה קטנה מהתנאים האופטימליים עלולה להוביל לתוצאות שגויות, לחוסר יכולת לשחזר ניסויים ואף לכישלון בעמידה בדרישות רגולטוריות. ביצוע מיפוי טמפרטורה תקופתי הוא הדרך המדעית והשיטתית היחידה לוודא שהאינקובטור שלכם מספק את הסביבה המבוקרת והאחידה שאתם זקוקים לה. התהליך, הכולל הכנה קפדנית, מיקום חיישנים אסטרטגי וניתוח נתונים מעמיק, מעניק לכם שליטה ובקרה מלאה על אחד המשתנים הקריטיים ביותר במעבדה. חברת לבוטל ציוד מעבדה, עם ניסיון של עשרות שנים בתחום, מבינה לעומק את חשיבות הדיוק והאמינות. אנו מחויבים לספק ללקוחותינו לא רק את הציוד המתקדם והאיכותי ביותר, אלא גם את הידע, התמיכה והשירות המקצועי הנדרשים כדי להפיק ממנו את המרב. בין אם אתם זקוקים לייעוץ בבחירת אינקובטור חדש, סיוע בביצוע בדיקות ולידציה או שירות תיקונים מקצועי, הצוות שלנו כאן עבורכם. שמירה על תקינות ואחידות הציוד שלכם היא ההבטחה להצלחה המדעית שלכם.
