המדריך לטעויות בשימוש ברוטרי אוופורטור: מה ללמוד מהם

הרוטרי אוופורטור (Rotary Evaporator), או בשמו העברי המאדה הסיבובי, הוא אחד הכלים השכיחים והשימושיים ביותר בכל מעבדת כימיה, ביוכימיה, פארמה, או כל מעבדה אחרת העוסקת בריכוז דגימות, הסרת ממיסים או ייבוש חומרים. עקרון פעולתו – סיבוב בקבוק דגימה באמבט מחומם תחת ואקום – נשמע פשוט לכאורה, אך יישום לא נכון שלו, או התעלמות מניואנסים תפעוליים, עלולים להוביל לטעויות נפוצות עם השלכות משמעותיות: אובדן דגימות יקרות ערך (שלעיתים נדירות או קשות להשגה), תוצאות ניסוי שאינן אופטימליות או שחזוריות, הארכת משך התהליך, נזק לציוד, ואף סיכונים בטיחותיים למשתמשים. במדריך מקיף זה, מבית Labotal, נצלול לעומקן של הטעויות הנפוצות ביותר בשימוש ברוטרי אוופורטור למעבדה, נסביר מדוע הן קורות, ונספק טיפים מעשיים ומתקדמים כיצד להימנע מהן, על מנת שתוכלו למצות את מלוא הפוטנציאל של המכשיר שלכם ולהבטיח עבודה בטוחה ויעילה.

מהו רוטרי אוופורטור ומדוע שימוש נכון בו כה קריטי?

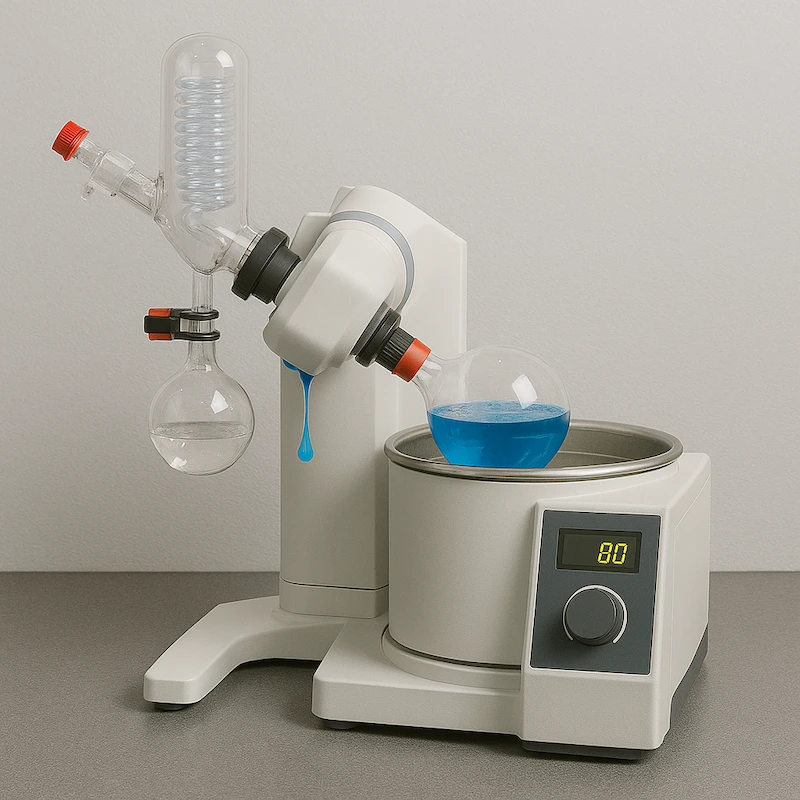

הרוטרי אוופורטור הוא מערכת ייעודית לאידוי מהיר ויעיל של ממיסים. מרכיביו העיקריים כוללים:

• בקבוק אידוי (Evaporation Flask): הכלי המכיל את הדגימה והממס, מסתובב במהלך הפעולה. מגיע במגוון נפחים וצורות (לרוב עם פתח קוני).
• אמבט חימום (Heating Bath): לרוב אמבט מים או שמן, המחמם בעדינות את בקבוק האידוי ואת תכולתו כדי להגביר את קצב האידוי של הממס. הטמפרטורה המבוקרת חיונית למניעת פירוק הדגימה.
• קונדנסר (Condenser): מחזיר קירור (לרוב זכוכית) דרכו עוברים אדי הממס, שם הם מתקררים ומתעבים חזרה למצב נוזל.
• בקבוק איסוף / מקבל (Receiving Flask): ממוקם בתחתית הקונדנסר ואוסף את הממס המעובה.
• מערכת ואקום: משאבת ואקום (או מקור ואקום אחר) המחוברת למערכת ומורידה את הלחץ בתוך הרוטרי אוופורטור. הורדת הלחץ מורידה משמעותית את נקודת הרתיחה של הממס, ומאפשרת אידוי מהיר ויעיל בטמפרטורות נמוכות יותר (הגנה על הדגימה).
• מנגנון סיבוב: מנוע חשמלי המסובב את בקבוק האידוי במהירות קבועה או משתנה. הסיבוב יוצר שכבה דקה של הדגימה על הדופן הפנימית של הבקבוק, מגדיל את שטח הפנים החשוף לאמבט החימום ולאידוי, ומונע Bumping (רתיחה פתאומית ואלימה).

החשיבות של הרוטרי אוופורטור למעבדה נובעת מהיכולת שלו לרכז חומרים ביעילות, להסיר ממיסים לאחר תגובות, ולטהר או לייבש דגימות בצורה עדינה יחסית, תוך הימנעות מחשיפה ממושכת לחום גבוה. דגמים מתקדמים מתוצרת מותגים מובילים, אותם מספקת Labotal בישראל, מציעים בקרות מדויקות על כל הפרמטרים, תכונות בטיחות מובנות וחומרי גלם איכותיים המבטיחים אמינות ועמידות.

טעויות נפוצות בשימוש ברוטרי אוופורטור וכיצד להימנע מהן

היכרות עם הטעויות הנפוצות ביותר בשימוש במאדה סיבובי ועם הדרכים למניעתן היא המפתח לעבודה יעילה, בטוחה ומניבה. הנה פירוט הטעויות העיקריות והפתרונות:

טעות 1: בחירת פרמטרים (טמפרטורה, ואקום, סיבוב) שגויים או בלתי מתואמים

זו אולי הטעות השכיחה ביותר, והיא נובעת לעיתים מחוסר הבנה של הקשר בין שלושת הפרמטרים המרכזיים המשפיעים על קצב האידוי ותקינות הדגימה:

• טמפרטורת אמבט החימום: טמפרטורה גבוהה מדי עלולה לגרום לדגרדציה (פירוק) של הדגימה שלכם, במיוחד אם היא רגישה לחום (כמו רוב החומרים הביולוגיים). טמפרטורה נמוכה מדי תאט משמעותית את קצב האידוי ותאריך את התהליך שלא לצורך.
• לחץ הוואקום: לחץ נמוך מדי (ואקום "עמוק" מדי) עלול לגרום לרתיחה אלימה, הקצפה (Foaming) או Bumping (רתיחה פתאומית) של הדגימה, המובילים להתזת חומר לתוך הקונדנסר ואובדן הדגימה. לחץ גבוה מדי (ואקום "חלש" מדי) לא יוריד את נקודת הרתיחה של הממס מספיק, ויידרוש טמפרטורת אמבט גבוהה יותר, מה שמחזיר אותנו לבעיית רגישות הדגימה לחום. לחץ הוואקום האופטימלי הוא זה המאפשר רתיחה עדינה ומבוקרת בטמפרטורה הנמוכה ביותר האפשרית.
• מהירות הסיבוב: מהירות סיבוב גבוהה מדי עלולה ליצור מערבולות בתוך הבקבוק ולהגביר סיכון להקצפה או Bumping, במיוחד עם דגימות בעלות צמיגות או נטייה להקצפה. מהירות נמוכה מדי מקטינה את שטח הפנים המאודה ומאטה את התהליך. מהירות אופטימלית יוצרת שכבה דקה ואחידה של הדגימה על דופן הבקבוק.

כיצד להימנע:

המפתח הוא להתחיל תמיד בטמפרטורת אמבט נמוכה יחסית ובלחץ ואקום שאינו נמוך מדי (קרוב יותר ללחץ האטמוספירה) ולהתקדם בהדרגה. הגבירו את טמפרטורת האמבט או הורידו את לחץ הוואקום לאט ובהדרגה, תוך כדי מעקב צמוד אחר קצב האידוי והתנהגות הדגימה בבקבוק. המטרה היא להגיע לרתיחה יציבה ועדינה. היכרות עם טבלאות נקודות רתיחה של הממיסים השונים בלחצים שונים (Vapor Pressure Curves) היא חיונית ותסייע לכם לקבוע את הפרמטרים ההתחלתיים והאופטימליים. צנטריפוגות רוטרי אוופורטור מתקדמים מציעים בקרות דיגיטליות מדויקות וזיכרון לפרוטוקולים, המאפשרים הגדרת פרמטרים מדויקת ושחזורית. אם אינכם בטוחים בפרמטרים המתאימים לדגימה או לממס הספציפיים שלכם, צרו קשר עם צוות המומחים של Labotal לייעוץ – אנו בעלי ניסיון רב ונשמח לסייע בהתאמת הפתרון הנכון.

איור 1: נקודות רתיחה של ממיסים נפוצים בלחצים שונים

טעות 2: מילוי יתר של בקבוק האידוי

מילוי בקבוק האידוי מעבר לנפח המומלץ הוא מתכון בטוח לצרות. ההמלצה הכללית היא למלא עד כמחצית מנפח הבקבוק, ובמקרים של דגימות הנוטות להקצפה או בעלות צמיגות גבוהה – אף פחות מכך. מילוי יתר מקטין את שטח הפנים החשוף לאידוי, מאריך את זמן התהליך, והחשוב מכל – מגביר באופן דרמטי את הסיכון להקצפה או Bumping, שיובילו להתזת הדגימה היקרה שלכם לתוך הקונדנסר ומשאבת הוואקום. תיקון טעות כזו לאחר שהתרחשה כרוך בהפסד חומר, זמן ניקוי רב, ולעיתים אף פגיעה בציוד הוואקום.

כיצד להימנע:

עמדו בהנחיית מילוי עד כמחצית מנפח הבקבוק או פחות, בהתאם לסוג הדגימה והממס. אם עליכם לאדות נפח גדול, חלקו אותו למספר מחזורי אידוי. השתמשו בבקבוקי אידוי בגדלים שונים (הרוטרי אוופורטורים מגיעים לרוב עם מגוון מתאמים לבקבוקים) כדי להתאים את נפח הבקבוק לנפח הדגימה המעובד בכל מחזור. קיימים גם בקבוקי אידוי מיוחדים בעלי דפנות פנימיות מחורצות (Indented Flasks) המסייעים במניעת Bumping ובהגדלת שטח הפנים.

טעות 3: הזנחת תחזוקה וניקוי שוטפים

הזנחה של ניקוי ותחזוקה שוטפת של הרוטרי אוופורטור מובילה לפגיעה ביעילות, קיצור חיי הציוד ופוטנציאל לזיהום הדגימות הבאות:

• הצטברות משקעים: חומרים מהדגימה או מהממס עלולים להצטבר על דפנות בקבוק האידוי, הקונדנסר, צנרת הוואקום והאטמים. הצטברות זו פוגעת בהעברת חום, מקטינה את יעילות העיבוי ועלולה לחסום את זרימת האדים.
• פגיעה באטמים (O-rings): האטמים (לרוב גומי או PTFE) החיוניים לשמירה על הואקום במערכת עלולים להתייבש, להיסדק, להתנפח או להתכלות כתוצאה מחשיפה לממיסים או חומרי ניקוי לא מתאימים, או מחוסר ניקוי ושימון עדין. אטמים פגומים מובילים לדליפות ואקום וירידה משמעותית ביעילות האידוי.
• זיהום: שאריות חומרים מריצות קודמות עלולות לזהם את הדגימות הנוכחיות, פוגעות בטוהר המוצר הסופי.

כיצד להימנע:

הקפידו על ניקוי יסודי של כל חלקי הציוד (בקבוק אידוי, בקבוק איסוף, קונדנסר, וחשוב מאוד – צנרת החיבור לוואקום) מיד לאחר כל שימוש. השתמשו בממסים מתאימים לניקוי, בהתאם לסוג החומרים שעובדו. עבור רוב היישומים, שטיפה בממס שאידיתם, ולאחר מכן שטיפה בממס אורגני נדיף (כמו אצטון) וייבוש באוויר או בוואקום קצר יספיקו. הקפידו לנקות גם את האטמים ולבדוק את תקינותם באופן קבוע. במידת הצורך, יש לשמן את אטמי הגומי המרכזיים במעט גריז ואקום ייעודי לשמירה על גמישותם ויעילותם. Labotal מספקת מגוון רחב של חלקי חילוף מקוריים, אטמים וחומרי סיכה עבור הרוטרי אוופורטורים שהיא מייבאת.

טעות 4: שימוש בממיסים לא מתאימים או התעלמות מתכונותיהם

לא כל ממס מתאים לעבודה עם כל רוטרי אוופורטור, ולא כל ממס יתאדה ביעילות באותם תנאים. טעויות נפוצות כוללות:

• ממיסים קורוזיביים: שימוש בממיסים חומציים או בסיסיים חזקים (למשל, חומצות מינרליות מרוכזות) עלול לגרום להתכלות האטמים, פגיעה בחלקי מתכת וזכוכית עדינים, ונזק למשאבת הוואקום (במיוחד משאבות שמן).
• ממיסים בעלי נקודת רתיחה גבוהה מאוד: אידוי של ממיסים כמו DMSO או DMF דורש טמפרטורות אמבט גבוהות יותר ו/או ואקום עמוק מאוד. אם הדגימה רגישה לחום, ייתכן ששיטות ייבוש אחרות (כמו ייבוש בהקפאה) יהיו עדיפות.
• ממיסים בעלי נטייה להקצפה/Bumping: ממיסים מסוימים, כמו גם דגימות עם חומרים פעילי שטח או חלקיקים מרחפים, נוטים יותר ליצור קצף או Bumping במהלך האידוי.
• אזאוטרופים (Azeotropes): תערובות ממיסים הרותחות בטמפרטורה קבועה בהרכב מסוים. אידוי של אזאוטרוף אינו מוביל להפרדה מלאה של הממיסים, וייתכן שתישאר תערובת בלתי רצויה עם הדגימה.

כיצד להימנע:

ודאו תמיד שהממס או התמיסה שאתם מאדים תואמים את הציוד והמערכת (אטמים, סוג משאבת ואקום). השתמשו בטבלאות תאימות כימית. במקרה של ממיסים קורוזיביים, שקלו שימוש ברוטרי אוופורטור עם רכיבים עמידים יותר ובמשאבת ואקום ייעודית עמידה לכימיקלים (כמו משאבת דיאפרגמה עמידה). עבור ממיסים בעלי נטייה להקצפה, השתמשו בטמפרטורת אמבט נמוכה יותר, ואקום "עדין" יותר, ובקבוקי אידוי גדולים יותר. במקרים מורכבים, צרו קשר עם Labotal כדי לבחון את מבחר הרוטרי אוופורטורים שלנו ולהתאים את המכשיר והמשאבה הנכונים ליישום שלכם.

טעות 5: אי שימוש במלכודת קרה (Cold Trap) או שימוש לא נכון בה

מלכודת קרה היא רכיב קריטי במערכת רוטרי אוופורטור המחוברת למשאבת ואקום (במיוחד משאבות שמן, אך גם משאבות דיאפרגמה מסוימות). תפקידה הוא לעבות וללכוד אדי ממס *לפני* שהם מגיעים למשאבת הוואקום. אי שימוש במלכודת קרה או שימוש לא נכון בה עלול לגרום לנזק חמור ובלתי הפיך למשאבה:

• אדי הממס מתעבים בתוך המשאבה, מדללים את שמן המשאבה (במשאבות שמן), פוגעים ברכיבים פנימיים וגורמים לקורוזיה.
• יעילות המשאבה נפגעת, הלחץ הסופי שהיא מסוגלת להשיג עולה, וקצב השאיבה יורד.
• תוחלת חיי המשאבה מתקצרת משמעותית ונדרשים תיקונים או החלפות יקרות תכופות יותר.

כיצד להימנע:

השתמשו תמיד במלכודת קרה כאשר אתם עובדים עם משאבת ואקום. מלאו את המלכודת בחומר קירור מתאים, כגון קרח יבש ואצטון/אתנול (-78°C) או חנקן נוזלי (-196°C), לפני הפעלת הוואקום. טמפרטורת המלכודת צריכה להיות נמוכה משמעותית מנקודת הרתיחה של הממס בלחץ בו אתם עובדים, כדי להבטיח עיבוי יעיל של האדים. עבור ממיסים נפוצים כמו אתיל אצטט או הקסאן, קרח יבש מספיק לרוב. עבור ממיסים נדיפים במיוחד או עבודה בואקום עמוק מאוד, ייתכן שיידרש חנקן נוזלי. ודאו שמפלס חומר הקירור במלכודת נשמר לאורך כל זמן הריצה. יש גם מלכודות קרות המבוססות על צ'ילרים ייעודיים (Recirculating Chillers) המגיעים לטמפרטורות נמוכות קבועות (-50°C עד -100°C), המספקות פתרון נוח ובטוח יותר מקרח יבש/חנקן נוזלי לשימוש רציף. לבוטל מציעה מגוון אביזרים ופתרונות למערכות ואקום, כולל מלכודות קרות איכותיות.

טעות 6: התעלמות מסיכוני בטיחות ואי נקיטת אמצעי הגנה מתאימים

העבודה עם רוטרי אוופורטור כרוכה בסיכונים בטיחותיים משמעותיים אם לא מקפידים על כללי בטיחות מחמירים:

• סיכון לאימפלוזיה (Implosion): זכוכית תחת ואקום נתונה ללחצים חיצוניים עצומים. בקבוק אידוי פגום (סדק, שבב קטן), חיבור לא תקין של חלקי הזכוכית, או שחרור ואקום פתאומי ואלים עלולים לגרום לקריסת בקבוק האידוי פנימה (אימפלוזיה) והתפזרות שברי זכוכית וכימיקלים בסביבה.
• חשיפה לכימיקלים ואדים: אידוי ממיסים, במיוחד נדיפים או רעילים, משחרר אדים. שאיפת אדים אלו מסוכנת. מגע עם ממיסים או דגימות עלול לגרום לכוויות כימיות או הרעלה.
• כוויות תרמיות: אמבט החימום חם (מים או שמן), והמלכודת הקרה קרה מאוד. מגע ישיר עם כל אחד מהם עלול לגרום לכוויות קור או חום חמורות.
• סיכוני אש/פיצוץ: עבודה עם ממיסים דליקים בקרבת מקור חום (אמבט חימום) או בקרבת רכיבים חשמליים עלולה להוביל לדליקה או פיצוץ במקרה של דליפה או תקלה.

כיצד להימנע:

בטיחות קודמת לכל! עבדו תמיד עם רוטרי אוופורטור בתוך מנדף (Fume Hood) מאוורר היטב, במיוחד בעת אידוי ממיסים נדיפים או רעילים. לבשו תמיד ציוד מגן אישי מתאים: משקפי בטיחות או מגן פנים, כפפות עמידות לכימיקלים, וחלוק מעבדה. בדקו את תקינות כל חלקי הזכוכית (בקבוקים, קונדנסר) לפני כל שימוש – חפשו סדקים, שבבים או שריטות. השתמשו תמיד בקליפסים/קליפסים בטיחותיים (Keck Clips או דומים) בכל חיבורי הזכוכית הקוניים כדי למנוע התנתקות בשל ואקום או ויברציות. הוסיפו את הדגימה לבקבוק האידוי *לפני* חימום או הפעלת ואקום. שחררו את הואקום בסיום התהליך *לאט ובהדרגה* דרך ברז הייעודי. הכירו את נוהלי החירום במעבדה במקרה של דליפת כימיקלים, שריפה או פציעה. רוטרי אוופורטורים מודרניים מתוצרת מובילים כמו Hermle (בתחומים אחרים של Labotal) ודומיהם בתחום האיוד, כוללים תכונות בטיחות מובנות כמו מגני זכוכית, כיבוי אוטומטי במקרה של חוסר איזון, ובקרות טמפרטורה מדויקות למניעת התחממות יתר.

טעות 7: שימוש במשאבת ואקום לא מתאימה ליישום או לממס

בחירת משאבת הוואקום הנכונה היא קריטית ליעילות ובטיחות תהליך האידוי:

• משאבת אספירטור מים: פתרון פשוט וזול, אך מספק ואקום מוגבל (תלוי בטמפרטורת המים) וצורך כמויות גדולות של מים. אינה מתאימה לממיסים אורגניים נדיפים או ליישומים הדורשים ואקום עמוק.
• משאבת דיאפרגמה (Diaphragm Pump): משאבה "יבשה" (ללא שמן) ועמידה יחסית לכימיקלים, המספקת ואקום בינוני עד עמוק. מצוינת לעבודה עם ממיסים אורגניים רבים ואלכוהולים. דורשת פחות תחזוקה ממשאבות שמן.
• משאבת ואקום שמן (Oil Vacuum Pump): מספקת את הוואקום העמוק ביותר, חיונית ליישומים הדורשים נקודות רתיחה נמוכות מאוד. רגישה מאוד לאדי ממיסים ולכן דורשת שימוש *חובה* במלכודת קרה יעילה במיוחד, וכן החלפת שמן תכופה יותר.

שימוש במשאבה לא מתאימה (למשל, משאבת מים לממס נדיף, או משאבת שמן ללא מלכודת קרה) יוביל לתהליך אידוי איטי ולא יעיל במקרה הטוב, ולנזק למשאבה או סכנה בטיחותית במקרה הרע.

כיצד להימנע:

התאם את סוג משאבת הוואקום לממיסים בהם אתה משתמש וללחץ הוואקום הסופי הנדרש. עבור רוב משימות האידוי במעבדה, משאבת דיאפרגמה טובה היא פתרון מצוין ומאובטח. עבור ואקום עמוק מאוד, יש לבחור משאבת שמן באיכות גבוהה *ולשלב אותה תמיד* עם מלכודת קרה יעילה ומתוחזקת היטב. יש לוודא שהספק המשאבה (קצב השאיבה) תואם לגודל הרוטרי אוופורטור. Labotal מציעה מבחר משאבות ואקום המתאימות למגוון רוטרי אוופורטורים ויישומים, וצוותנו יכול לסייע לכם בבחירת המשאבה האופטימלית.

סיכום ומסקנות

הרוטרי אוופורטור הוא כלי רב עוצמה במעבדה, אך כמו כל כלי מדעי, הצלחתו תלויה בשימוש נכון, הבנה מעמיקה של עקרונות הפעולה, והקפדה על כללי בטיחות ותחזוקה. הימנעות מהטעויות הנפוצות שנסקרו במדריך זה – מבחירת פרמטרים נכונים ושליטה על הואקום, דרך הקפדה על מילוי נכון, ניקוי ותחזוקה שוטפת, ובחירת ממיסים ומשאבת ואקום מתאימים, ועד לאמצעי בטיחות הכרחיים – היא המפתח לעבודה יעילה, מהירה, מדויקת ובטוחה. השקעה ברוטרי אוופורטור למעבדה איכותי מתוצרת יצרן מוביל, בשילוב עם תמיכה וייעוץ מספק מנוסה כמו Labotal ציוד למעבדות ביוטק, תבטיח שהמכשיר שלכם ישרת אתכם ביעילות ובאמינות לאורך שנים רבות, ותסייע לכם להימנע מטעויות יקרות ולמצות את מלוא הפוטנציאל המדעי של עבודתכם.

שאלות נפוצות בנושא רוטרי אוופורטור

מהו הלחץ האופטימלי לשימוש ברוטרי אוופורטור?

אין לחץ אופטימלי קבוע; הוא תלוי בממס הספציפי ובטמפרטורת אמבט החימום. המטרה היא להגיע ללחץ שמאפשר לממס לרתוח בעדינות בטמפרטורה שהיא בטוחה לדגימה. לרוב, מתחילים בלחץ גבוה יותר (ואקום פחות עמוק) ויורדים בהדרגה תוך מעקב אחר קצב האידוי.

כיצד למנוע Bumping והקצפה בדגימות הנוטות לכך?

ניתן למנוע Bumping והקצפה על ידי שימוש בבקבוק אידוי גדול יותר (מילוי עד חצי נפח או פחות), הפעלת ואקום וחימום בהדרגה, שימוש בבקבוקי אידוי עם דפנות מחורצות, או הוספת שבבי אידוי (Boiling Chips – למרות שפחות נפוץ בוואקום) או חומר מונע הקצפה (במידה ואינו מפריע לדגימה).

מדוע חשוב כל כך להשתמש במלכודת קרה עם משאבת ואקום?

מלכודת קרה מגנה על משאבת הוואקום (במיוחד משאבות שמן) מאדי ממיסים קורוזיביים או ממיסים שעלולים להתעבות בתוכה. ללא מלכודת קרה, אדים אלו עלולים לפגוע ברכיבי המשאבה, להוריד את יעילותה ולקצר משמעותית את אורך חייה.

מה ההבדל בין משאבת ואקום דיאפרגמה למשאבת ואקום שמן עבור רוטרי אוופורטור?

משאבת דיאפרגמה היא "יבשה" (ללא שמן), עמידה יותר לכימיקלים ודורשת פחות תחזוקה, אך מגיעה לרוב לוואקום פחות עמוק ממשאבת שמן. משאבת שמן משיגה ואקום עמוק יותר, אך רגישה יותר לאדי ממיסים ודורשת שימוש *חובה* במלכודת קרה והחלפת שמן תקופתית.

מהם סימני אזהרה לתחזוקה לקויה ברוטרי אוופורטור?

סימנים אלו כוללים ירידה בקצב האידוי, קושי בהשגת רמת ואקום יציבה ורצויה, הצטברות חומרים על רכיבים (במיוחד בקונדנסר או צנרת), רעש חריג מהמערכת, או אטמים סדוקים/יבשים.
